Proyecto

Fundaciones Central Térmica

Cliente AESA
Ubicación General Rojo, San Nicolás, Bs. As.
Estado de Obra Finalizado
Potencia de Generación 150 MW – Generación Nominal
Hormigón 4800 m3
Plazo 14 meses
Mercado Energy
Rubro Civil

El proyecto se ubica sobre un predio de 6.96 hectáreas. Aproximadamente a 2 km de la localidad de General Rojo en la zona rural de San Nicolás de los Arroyos, provincia de Buenos Aires.
Se accede desde la Ruta Provincial N°88, aproximadamente a 9km de la Ruta Nacional N°9 y a 12 km de la ciudad de San Nicolás de los Arroyos, Provincia de Buenos Aires, República Argentina.
https://goo.gl/maps/ueXQ9CUVaqT2

MSU Energy ha decidido realizar la Ampliación de la Central de generación que posee en la localidad de General Rojo, Provincia de Buenos aires.
Dicha ampliación consiste en la incorporación de:
• Una (1) Turbina de Gas de 50 MW, modelo LM6000 PC Sprint.
• Una (1) Turbina de Vapor de aproximadamente 60 MW.
• Cuatro (4) Recuperadores de calor (HRSG).
• Dos (2) Transformadores principales.
• Un (1) compresor de gas.
• Una (1) torre de enfriamiento.

y los equipos, servicios e infraestructura de planta adicional necesarios para la operación de los equipos principales mencionados.
AESA, como contratista adjudicado para la ejecución del proyecto, ha decidido subcontratar la ejecución de las fundaciones principales para dichos equipos a ZETATEC.

El objetivo principal de dicho proyecto es la realización de la fundación de bases de los equipos principales para lograr el cierre del ciclo combinado de la planta MSU general Rojo. Dentro del alcance de las tareas a realizar por ZETATEC se encuentran las siguientes tareas:

  1. Movilización e instalaciones temporales.
  2. Mano de obra directa e indirecta.
  3. Materiales, insumos, herramientas y equipos de obra. d. Disposición final de suelo sobrante y desechos de excavaciones.
  4. Excavaciones, rellenos, compactaciones, nivelaciones, perfilados.

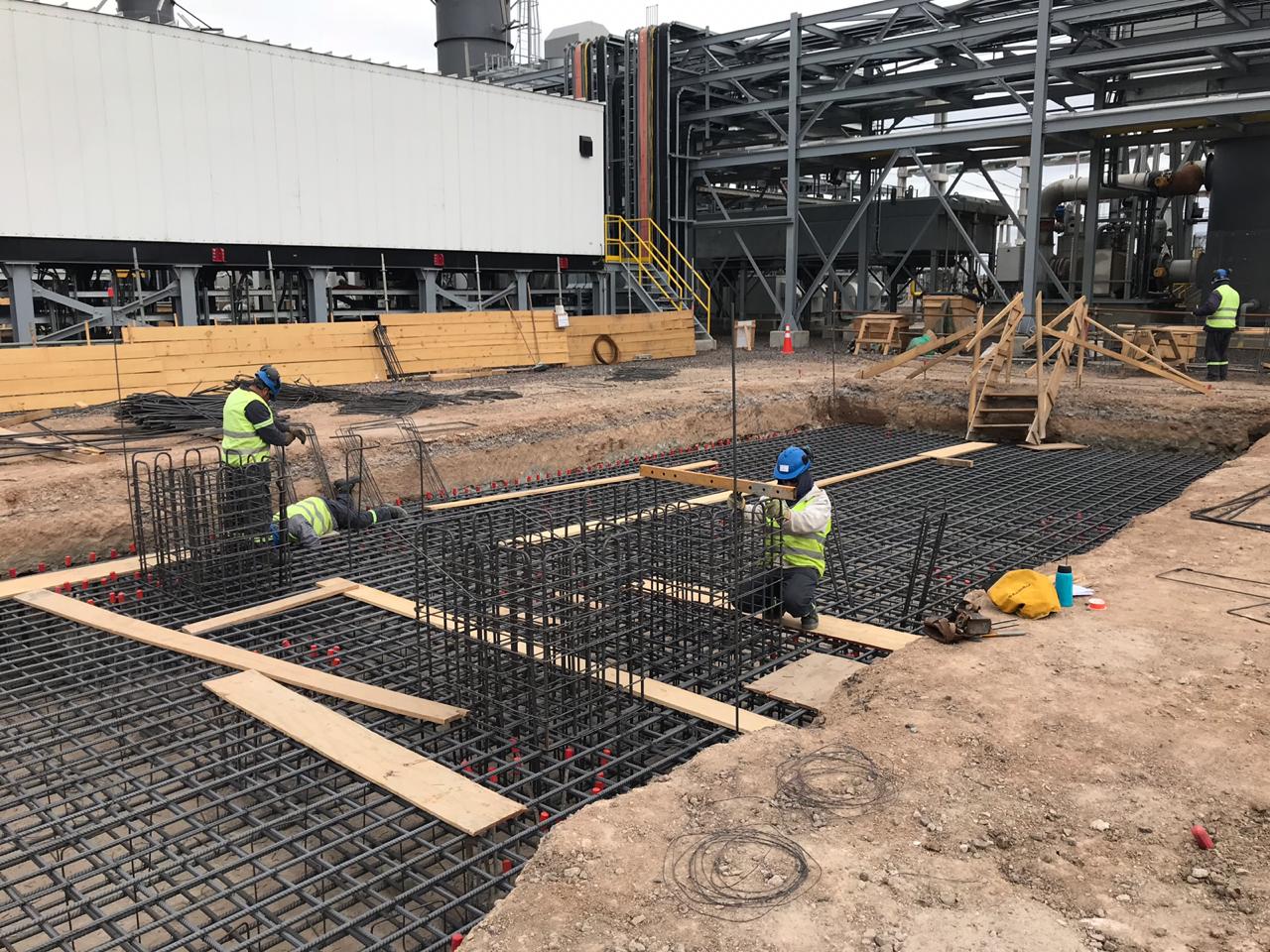

  5. Provisión, doblado y montaje de armaduras.
  6. Provisión y realización de encofrados.

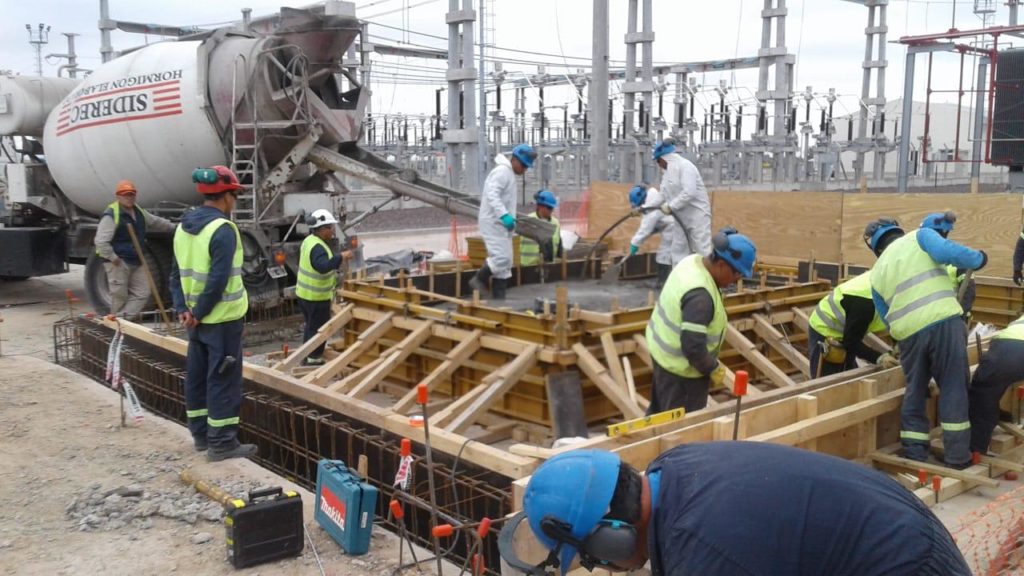

  7. Provisión y colado de hormigón.
  8. Desmoche de pilotes.
  9. Construcción de cabezales
  10. Provisión y aplicación de grout.
  11. Puesta a Tierra (provisión por AESA)
  12. Bombeo de agua y/o depresión de napas
  13. Colocación de elementos embebidos metálicos (provisión por AESA).
  14. Limpiezas periódicas y final.
  15. Fundación de Turbina de Gas (GT). • Turbine Main Skid • Auxliliary Skid • Fire Protection Skid • MLO Generator Gearbox Skid
  16. Fundación de Turbina de Vapor (VT). • Turbina Vapor – Base • Turbina Vapor – Columnas • Turbina Vapor – Cabezales • Generador Turbina Vapor – Base • Generador Turbina Vapor – Columnas • Generador Turbina Vapor – Cabezal • Skid Auxiliar Turbina Vapor • Condensador
  17. Fundaciones de las calderas de recuperación (OTSG) Cantidad: 4. • OTSG (Box 1 + Box 2) • Estructura de Acceso a recipientes de vapor • Fundación para Bombas de Alimentación de Caldera • Stack • Ducto de Gases de combustión • Diverter/Damper
  18. Fundación de torre de enfriamiento. • Batea de Torres de Enfriamiento
  19. Fundación del compresor de gas. • Compresor de gas
  20. Fundación Galpón de turbina de vapor. • Fundaciones • Pavimento
  21. Fundación del transformador de la (VT) • Fundación • Batea
  22. w. Fundación del transformador de la (GT) • Fundación • Batea
